台式等离子切割机
类型: 台式
产品详情
产品参数
产品评论(0)

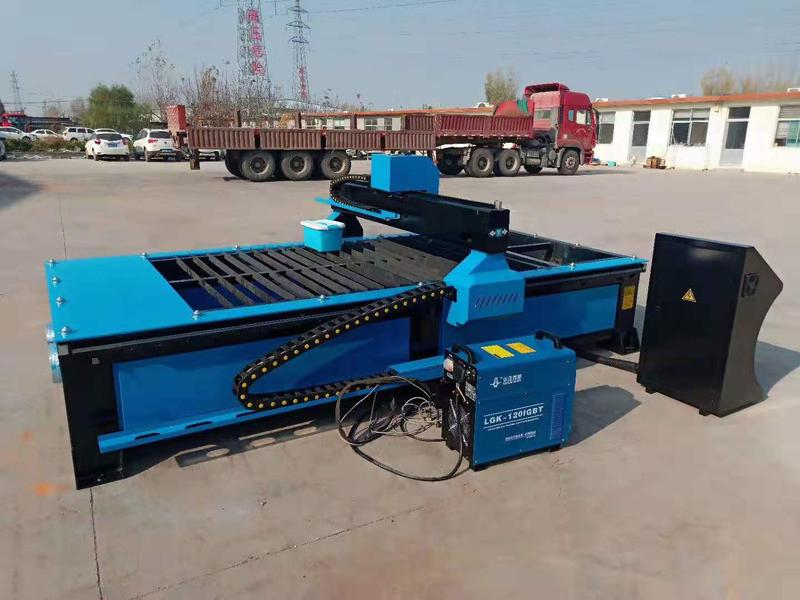

台‍式等离子切割机

【型号】1530

技术参数

【品牌】信河
【型号】B:标准型 Q:轻型   Z:重型   LM:火焰 TS: 台式 XGX:相贯线式
【15】有效切割板材宽度:1.5米
【40】有效切割板材长度:3米(更多型号可订做)

切割样板


该机集数控技术、计算机技术、精密机械技术于一体,纵,横向移动均采用精密滚珠直线导轨作导向,

导向精度好。

机架为整体式结构,横梁为焊接箱型结构,梁上安装横向驱动装置和割据横向移动滚珠直线导轨。

双边驱动的机器有一对相同的纵向驱动装置,通过伺服电机带动精密级输出齿轮,

与安装在机架上的精密齿条相啮合使端架进行纵向运动,整机运行平稳,切割精度高。

主割据的横向运动是通过横梁上的驱动单元的精密齿条产生呢个直线运动。

通过计算机控制数控切割系统切割出用户所要求的几何形状。
    本机设置了分段式抽风除尘装置,该机抽风除尘管道为外置式,机械式风门。

通过Y轴的运行,逐一打开风门,抽风效果极佳。

技术参数:

基本参数

序号

名称

精度

1

主导轨的直线度

±0.5mm/10m

2

电源频率

50Hz±1%

3

输入功率

1000W

4

设定速度误差(%)

≤±3

5

自动调高精度(mm)

≤±0.5mm

6

纵向重复精度

±0.2mm/10m

7

直线重复精度

±0.2mm/10m

8

整机综合精度

(以右综合图形为准)

矩形:1000mm*1000mm

划线速度1000-1500mm/min


9

导轨安装精度

1).导轨侧面直线度:0.5mm/10000mm

   2).导轨纵向轨面与水平面平行度:±0.5mm/10000mm

10

交点偏移

0.3

A)设备整机定位精度、重复精度:符合JB/T5102-1999标准

B)切割口垂直度±3度(20mm碳钢板情况下)

11

线度

0.3

12

圆   度

0.3

13

对角线差

0.5

14

重复定位精度

0.2

15

机器划线精度

≤0.5mm



性能特点

1.龙门式双驱动结构,无间隙齿轮传动,配合直线落地导轨,运动更平稳,精度更高速度更快。
2.整机电子元器件采用上等质量配件组装,进口等离子切割电源,功率更大,切割厚度更厚,一次成形,无需二次加工,提高工作效率。
3.切割线口小,图形边缘更光滑,无需修整。
4.软件兼容性广泛,几乎兼容任意设计软件。完全的脱机操作,更简单更便捷。
5.采用荣获多项专利著名品牌的等离子切割枪,寿命更长。
适用材料:不锈钢板、铁板、镀锌板、钛金板、铝板等金属板材。
   应用行业:钣金加工、汽车业、广告业等金属制作业。


公司在全国各地广东,佛山,中山,清远,广州,湛江,花都,韶关,广西,肇庆,高明,东莞,惠州,阳江,汕头,湖南,均设有办事处.生产数控等离子,数控火焰,龙门,激光,光纤切割机,自动切管机,
